VIESSMANN Vitocal 200-A 4,2 kW AWO-M-E-AC 201.A04

SKU: Z015192
Regulärer Preis €6.000,00 Inkl. MwSt
Regulärer Preis Reduziert €8.041,00 Verkaufspreis €6.000,00 Inkl. MwSt


VIESSMANN Vitocal 200-A

Typ AWO-M-E-AC 201.A04
Mit max. Heizleistung (A7/W35) 4,2 kW

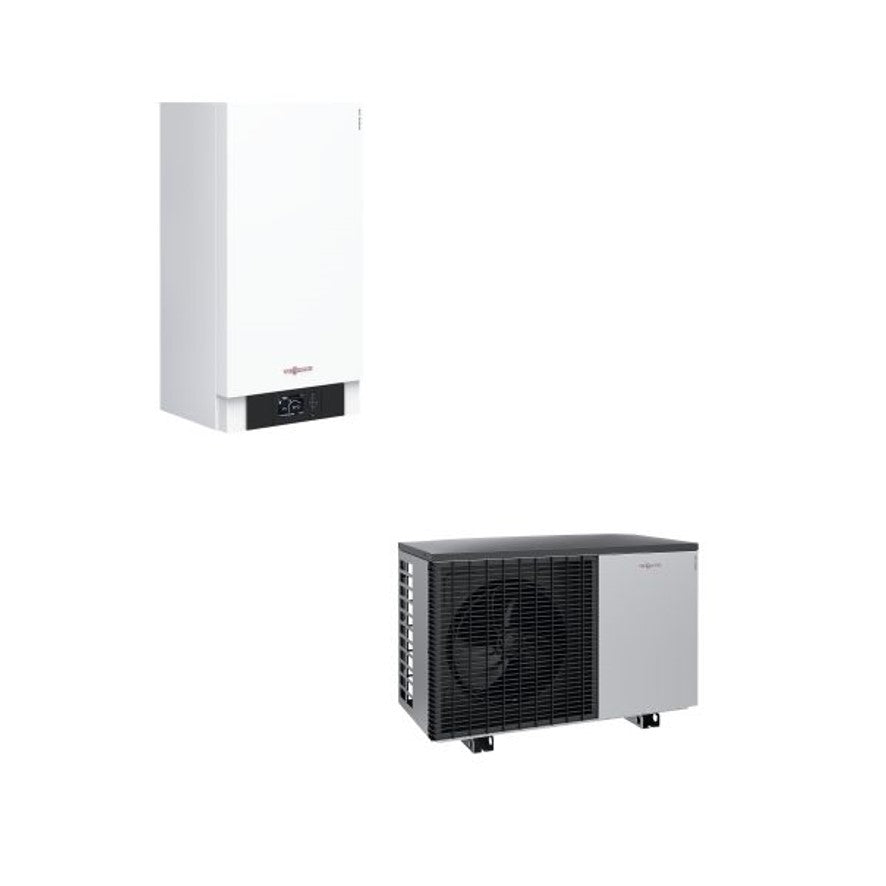

Luft/Wasser-Wärmepumpe, Monoblock-Ausführung mit Außen- und Monoblock-Inneneinheit für Heizung, Kühlung und Trinkwassererwärmung

  • Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
  • Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
  • Max. Vorlauftemperatur bis 60 °C bei -10 °C Außentemperatur
  • Kompakte Monoblock-Inneneinheit mit Hocheffizienz-Umwälzpumpe, 3-Wege-Umschaltventil, Heizwasser-Durchlauferhitzer, Sicherheitsgruppe und Regelung
  • Einfach zu bedienende Vitotronic Regelung mit Klartext- und Grafikanzeige
  • Komfortabel durch reversible Ausführung, die Heizen und Kühlen ermöglicht.
  • Optimierte Nutzung des selbsterzeugten Stroms von Photovoltaikanlagen
  • COP optimierte Kaskadenfunktion für bis zu 5 Wärmepumpen
  • Besonders leise im Betrieb durch Advanced acoustics design (AAD)
  • Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann Apps

Lieferumfang/Ausstattung

Modulierende Wärmepumpe in Monoblock-Ausführung, bestehend aus Außen- und Inneneinheit für Heizung, Kühlung und Trinkwassererwärmung.

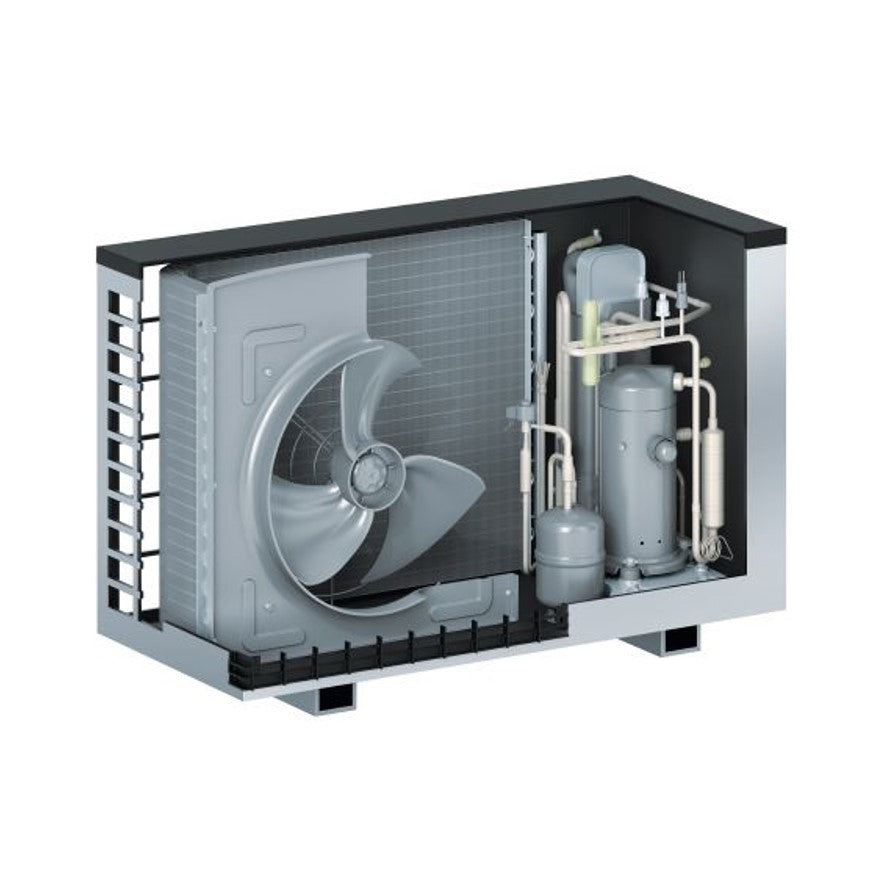

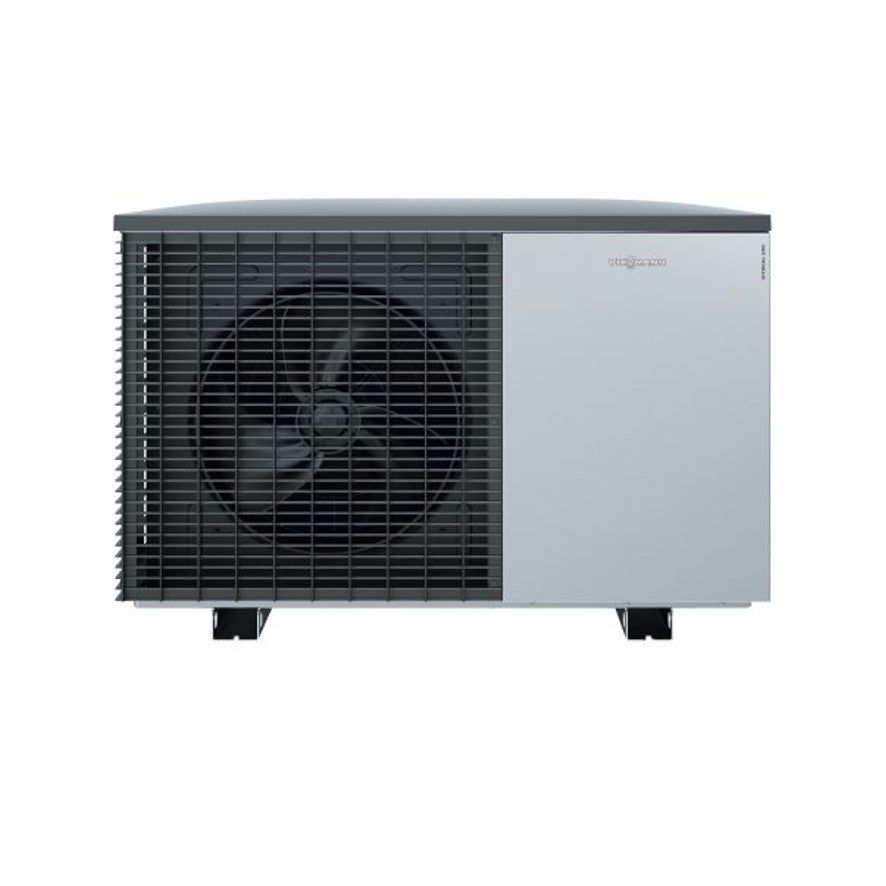

Außeneinheit für Boden- oder Wandmontage:

Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung für einen optimalen Betrieb unter allen Betriebsbedingungen. Geräusch- und schwingungsarm durch drehzahlgeregelten Scroll-Verdichter und Advanced Acoustics Design (AAD). Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuertem Axialventilator. Energieeffiziente Abtauung über Kältekreisumkehr. Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung. Mit geschwungenen Verdampferlamellen zur Erhöhung der Effizienz. Mit Kältemittel R410A. Mit effizientem asymmetrischen Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem.

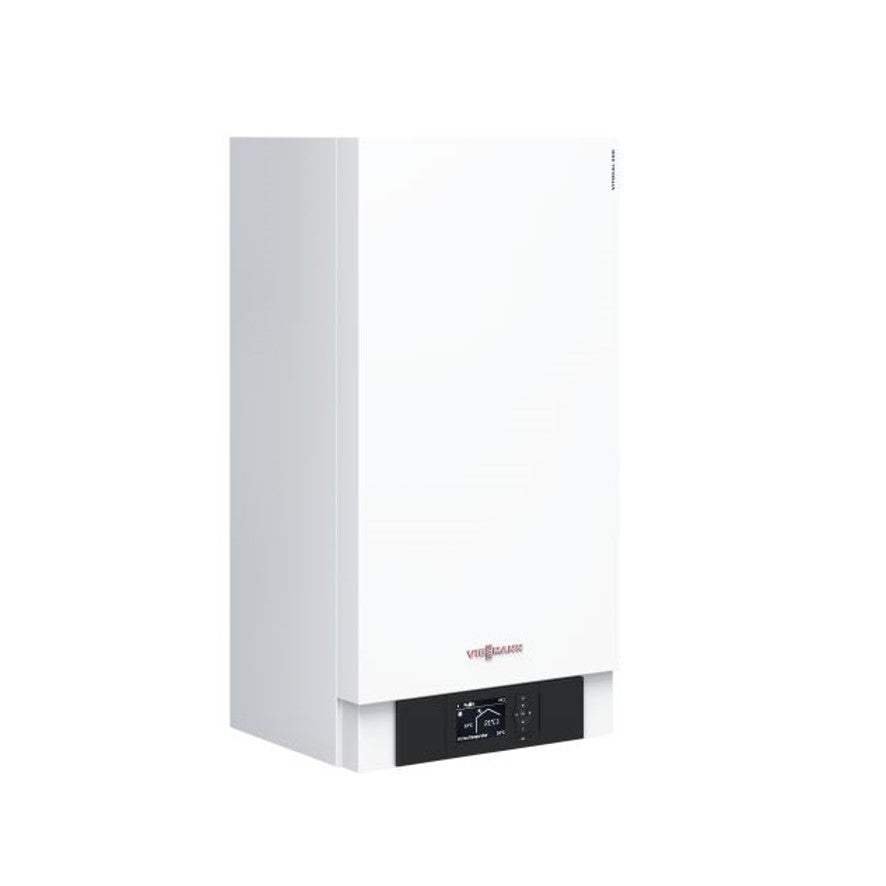

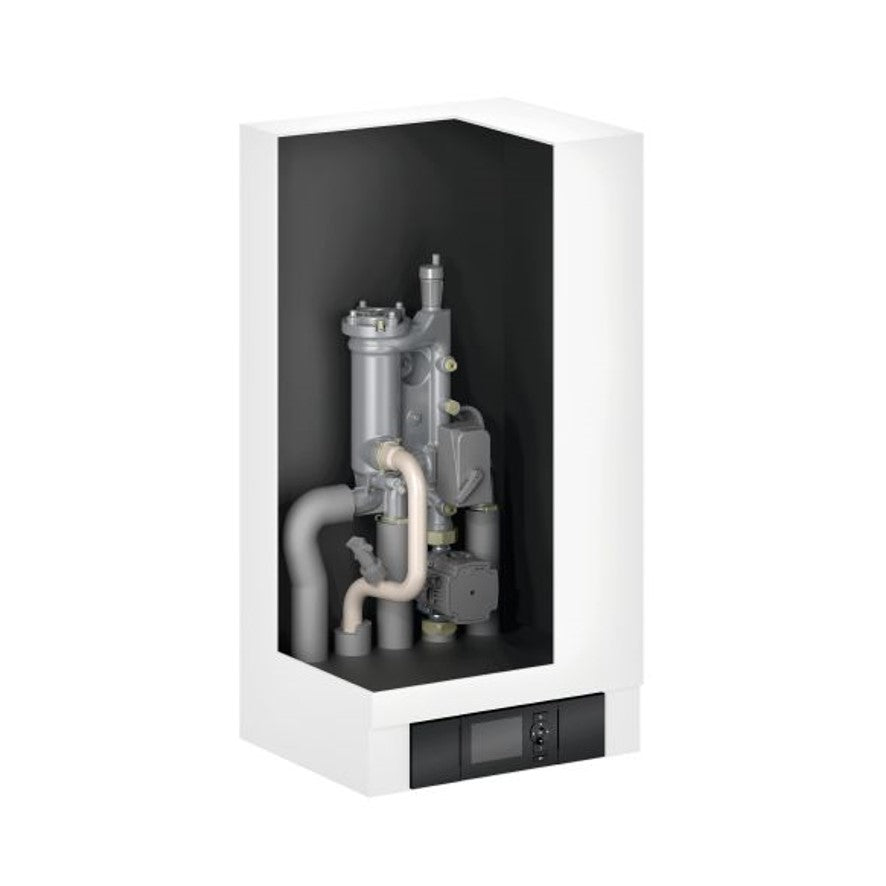

Inneneinheit für Wandmontage:

Mit eingebauter Hocheffizienz-Umwälzpumpe für Heizkreis, strömungsgünstigem Gussblock mit 3-Wege-Umschaltventil (Heizen/Trinkwassererwärmung) und integriertem Heizwasser-Durchlauferhitzer. Mit integriertem Strömungswächter und Sicherheitsgruppe.

Verbindung zwischen Außen- und Inneneinheit mit hydraulischen Anschluss-Sets (Zubehör) herstellen.

Mit witterungsgeführter, digitaler Wärmepumpenregelung Vitotronic 200, Typ WO1C. Für Anlagen mit 1 Heizkreis ohne Mischer und/oder - in Verbindung mit Erweiterungssätzen (Zubehör) - max. 2 Heizkreisen mit Mischer. Regelung eines geeigneten Wohnungslüftungsgeräts. Mit Speichertemperaturregelung für einen Speicher-Wassererwärmer. Zeitprogramme für die Heizkreise, Trinkwassererwärmung und Zirkulationspumpe getrennt einstellbar. Mit Ansteuerung eines zusätzlichen Wärmeerzeugers (z. B. Öl-/Gas-Heizkessel). Mit Hybrid-Pro-Control zur optimalen Regelung der Wärmepumpe in Verbindung mit dem externen Wärmeerzeuger, nach ökologischen oder ökonomischen Gesichtspunkten. Außentemperatursensor sowie Vorlauf- und Rücklauftemperatursensor Sekundärkreis im Lieferumfang. Mit integrierter Optimierung des Eigenenergieverbrauchs für Strom der Photovoltaikanlage, in Verbindung mit Energiezähler (Zubehör).

Die Vitotronic 200 enthält:

  • Netzschalter, Betriebs- und Störungsanzeige, Optolink Laptop-Schnittstelle und Bedienteil. Einfache Bedienung mittels grafischem Display mit Klartextunterstützung, großer Schrift und kontrastreicher schwarz/weiß-Darstellung sowie kontextbezogener Hilfe.
  • Einstellung von Betriebsarten, Party- und Sparbetrieb, Ferienprogramm, Raumtemperatur und Trinkwassertemperatur sowie Abfragen von Temperaturen. Mit bedarfsabhängigem Ausschalten der Heizkreispumpen sowie Sommersparschaltung und variabler Heizgrenze. Mit automatischer Sommer-/Winterzeitumschaltung, Wartungsmeldung und kontrollierter Estrichtrocknung. Mit Diagnosesystem, Betriebstagebuch und Ausgang Sammelstörmeldung.
  • COP-optimierte Kaskadenfunktion für bis zu 5 Wärmepumpen über LON ist möglich (Zubehör erforderlich).
  • Fernbedienbar über KM-BUS mit Vitotrol 200-A (Zubehör) oder über Funk mit Vitotrol 200-RF (Zubehör) - Anbindung über Funk-Basis (Zubehör). Fernbedienung und Überwachung des Geräts mit der ViCare App in Verbindung mit Vitoconnect, Typ OPTO (Zubehör, Anbindung über Optolink) und bauseitigem Internetzugang über WLAN. Einbindung in übergeordnetes Leitsystem mit Vitogate 200, Typ KNX (Zubehör) - Anbindung über LON. Datenaustausch mit bis zu 32 Heizkreisregelungen Vitotronic 200-H über LON ist möglich.
  • Für die Funktionen Schwimmbadbeheizung, externe Betriebsprogramm-Umschaltung mit Wirkung auf einen oder mehrere Heizkreise, externe Anforderung, externes Sperren und Vorgabe der Heizwasser-Solltemperatur über externes 0-10 V-Signal ist die Erweiterung EA1 (Zubehör) erforderlich.
Farbe
Außeneinheit Vitosilber
Inneneinheit Vitopearlwhite
Bei Betriebspunkt A2/W35
Nenn-Wärmeleistung 2,6 kW
Elektr. Leistungsaufnahme 0,7 kW
Leistungszahl (COP) 3,6
Bei Betriebspunkt A7/W35
Nenn-Wärmeleistung 4 kW
Elektr. Leistungsaufnahme 0,9 kW
Leistungszahl (COP) 4,6
Bei Betriebspunkt A -7/W35
Nenn-Wärmeleistung 3,8 kW
Elektr. Leistungsaufnahme 1,3 kW
Leistungszahl (COP) 2,9
Bei Betriebspunkt A35/W18
Kühlleistung 4,0 kW
Elektr. Leistungsaufnahme 0,8 kW
Leistungszahl (EER) 4,2
Lufteintrittstemperatur Heizbetrieb
Lufttemperatur min. -20 °C
Lufttemperatur max. 35 °C
Lufteintrittstemperatur Kühlbetrieb
Lufttemperatur min. 10 °C
Lufttemperatur max. 45 °C
Heizwasser (Sekundärkreis)
Max. externer Druckverlust (RFH) bei Mindestvolumenstrom 700 mbar
Max. externer Druckverlust (RFH) bei Mindestvolumenstrom 70 MPa
Max. Vorlauftemperatur 60 °C
Zul. Betriebsdruck 3 bar
Zul. Betriebsdruck 0,3 MPa
Elektrische Werte Außeneinheit
Nennspannung Verdichter 1/N/PE 230 V/50 Hz
Anlaufstrom Verdichter 5 A
Elektrische Werte Inneneinheit
Nennspannung Regelung 1/N/PE 230 V/50 Hz
Absicherung intern T 6,3 A
Elektr. Leistungsaufnahme Sekundärpumpe (PWM) 60 W
Energieeffizienzindex (EEI) Sekundärpumpe ≤ 0,2
Nennspannung 1/N/PE 230 V/50 Hz
Nennspannung 3/N/PE 400 V/50 Hz
Heizleistung 9 kW
Kältemittel R410A
Kältemittelfüllmenge 1,4 kg
Treibhauspotenzial (GWP) 1924
CO2-Äquivalent 2,7 t
Abmessungen Außeneinheit
Länge 546 mm
Breite 1.109 mm
Höhe 753 mm
Gewicht 102 kg
Abmessungen Inneneinheit
Länge 370 mm
Breite 450 mm
Höhe 880 mm
Gewicht 41 kg
Anschlüsse
Heizwasservorlauf G 1 1/4
Heizwasserrücklauf G 1 1/4
Vorlauf Speicher-Wassererwärmer G 1 1/4
Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label)
Wärmepumpe
Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse A++
Jahreszeitbedingte Raumheizungs-Energieeffizienz 172 %
Wärmenennleistung 6 kW
Jährlicher Energieverbrauch 2637 kWh
Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse A++
Jahreszeitbedingte Raumheizungs-Energieeffizienz 125 %
Wärmenennleistung 6 kW
Jährlicher Energieverbrauch 3605 kWh
Jahreszeitbedingte Raumheizungs-Energieeffizienz 139 %
Wärmenennleistung 5 kW
Jährlicher Energieverbrauch 3602 kWh
Jahreszeitbedingte Raumheizungs-Energieeffizienz 106 %
Wärmenennleistung 5 kW
Jährlicher Energieverbrauch 4849 kWh
Jahreszeitbedingte Raumheizungs-Energieeffizienz 211 %
Wärmenennleistung 3 kW
Jährlicher Energieverbrauch 799 kWh
Jahreszeitbedingte Raumheizungs-Energieeffizienz 138 %
Wärmenennleistung 3 kW
Jährlicher Energieverbrauch 1085 kWh
Schallleistungspegel Außen 54 dB
Schallleistungspegel Innen 39 dB
Temperaturregler
Temperaturregler Klasse II
Beitrag Raumheizungs-Energieeffizienz 2 %
Energieeffizienz Verbund (Heizung) 126 %
Energieeffizienzklasse Verbund (Heizung) A++





Aufstellungsart Wärmepumpe Innenaufstellung
Aufstellungsart Wärmepumpe Aussenaufstellung
Ausführung Wärmepumpe Monoblock-Ausführung
Betriebsweise heating
Betriebsweise active cooling
Kühlbetrieb Ja
Außeneinheit Breite 1109 mm
Außeneinheit Gewicht 102 kg
Außeneinheit Höhe 753 mm
Außeneinheit Länge 546 mm
Betriebsart Luft/Wasser
Nenn-Wärmeleistung A-7/W35 3.8 kW
Nenn-Wärmeleistung A2/W35 2.6 kW
Nenn-Wärmeleistung A7/W35 4.0 kW
Betriebsweise für witterungsgeführten Betrieb
A7/W35 nominal 4.6
Inneneinheit Breite 450 mm
Inneneinheit Gewicht 41 kg
Inneneinheit Höhe 880 mm
Inneneinheit Länge 370 mm
Art des Heizgeräts Luft/Wasser-Wärmepumpe
Kühlleistung 4.0 kW
Leistungsbereich min/max. 2.3 - 4.2 kW
Leistungsbereich min/max A7 2.4 - 4.2 kW
Leistungszahl (COP) 3.6
Leistungszahl (COP) bei A-7 2.9
Leistungszahl (COP) bei A2/W35 3.6
Leistungszahl (COP) bei A7 4.6
Leistungszahl (EER) 4.2
A-7/W35 nominal 3.8 kW
A7/W35 nominal 5.7 kW
Energieträger Luft/Wasser
Regelung Vitotronic 200 Typ WO1C
Schall-Leistungspegel 50 dB A
Nennspannung Verdichter 230 V
Vorlauftemperatur 60 °C
Wärmeleistungsbereich bei A2 2.0 - 4.1 kW
Wärmeleistungsbereich bei A7 3.2 - 5.7 kW
Jahreszeitbedingte Raumheizungs-Energieeffizienz (Eta s) 126 %
