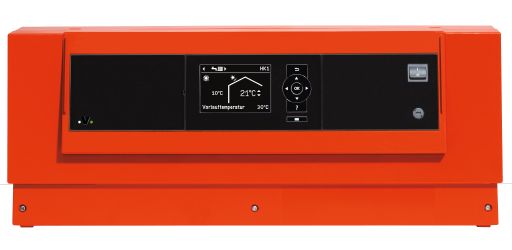

VIESSMANN Vitotronic 200-H, Typ HK1B

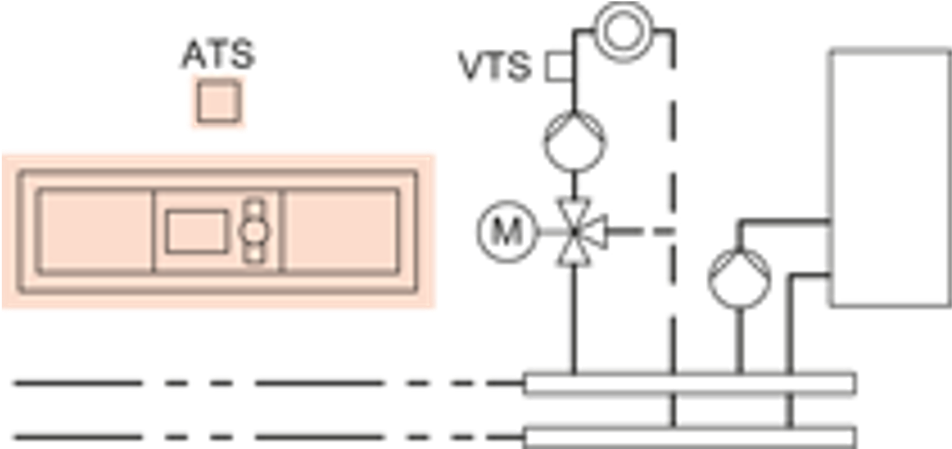

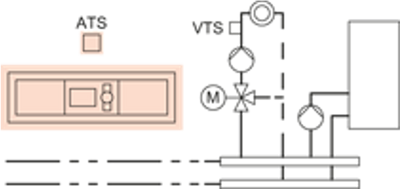

Zum Anschluss eines separaten Mischer-Motors (Zubehör). Für den Heizkreis ist ein Erweiterungssatz oder ein Mischer-Motor und ein Vorlauftemperatursensor (Zubehör) erforderlich. Einfache Inbetriebnahme durch Plug and Work-Funktion, Automatikfunktion für die Anpassung der Zeitprogramme für die Trinkwassererwärmung und Zirkulationspumpe, automatischer Sommer-/Winterzeit-Umschaltung, adaptiver Speichertemperaturregelung, kontrollierter Estrich-Trocknung, optimierter Regelung von Fußbodenheizungen mit Vor- und Rücklauftemperatursensor, integriertem Diagnosesystem und Sammelstörmeldung. Heizkennlinien und Zeiträume für die Heizkreise, Trinkwassererwärmung und Zirkulationspumpe sind getrennt einstellbar. Mit Außentemperatursensor. Externe Geräte werden über Rast 5-Systemstecker angeschlossen.

Die Vitotronic 200-H enthält:

Anlagenschalter, elektronischen Maximaltemperaturbegrenzer, Betriebs- und Störungsanzeige, Optolink Laptop-Schnittstelle zum Direktanschluss eines PC mit Vitosoft 300 und herausnehmbares Bedienteil. Anschluss für externe Betriebsprogrammumschaltung, Mischer auf oder Mischer zu. Einfache Bedienung mittels grafischem Display mit Klartextunterstützung, großer Schrift und kontrastreicher schwarz/weiß-Darstellung sowie kontextbezogener Hilfe. Möglichkeiten zur Einstellung von Betriebsprogramm, Sollwerten und Zeitprogrammen sowie Abfragen von Temperaturen und mit Verbrauchsanzeige. Anschlussmöglichkeiten über LON-Bus in Verbindung mit Kommunikationsmodul LON (Zubehör) an:

• Vitotronic 100 (Typ GC1, GC1B, GC7B),
• Vitotronic 200 (Typ GW1B, GW7B, CO1I, CO1E, KW6B, HO1B, HO2B, HO2C, KO1B, KO2B, WO1B, WO1C),
• Vitotronic 300 (Typ GW2B, GW4B, CM1I, CM1E),
• Vitotronic 200-H (Typ HK1B, HK3B)
• Vitotronic 300-K (Typ MW1B und MW2B)

Funktionserweiterung EA1 (Zubehör) mit einem Analogeingang (0-10 V) zur Kesselvorlauf-Solltemperaturvorgabe. Drei Digitaleingängen zur externen Umschaltung des Betriebsprogramms , externes Sperren mit Störungsmeldungen. Ein Digitalausgang zur Ansteuerung einer Pumpe oder Signalisierung des reduzierten Heizbetriebs des Heizkreises. Über KM-BUS ist eine einfache Fernüberwachung mit Vitocom 100 (Zubehör) möglich. Über LON-BUS (Kommunikationsmodul LON, Zubehör, muss eingebaut sein) ist die Fernparametrierung in Verbindung mit Vitocom 300 (Zubehör) und Vitodata 300 (Zubehör) möglich. Zugriff auf Vitodata über PC mit Webbrowser und Internet. Über LON und/oder Vitogate 200 EIB (Zubehör) kommunikationsfähig mit übergeordneten Leitsystemen. Für Wandmontage. Zum Einbau der Vitotronic in einen Schaltschrank ist ein Montagesatz (Zubehör) erforderlich.
