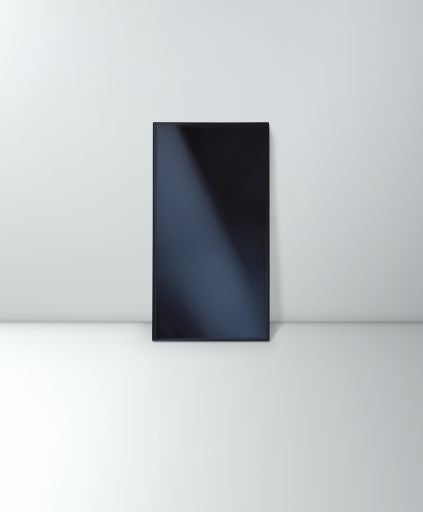

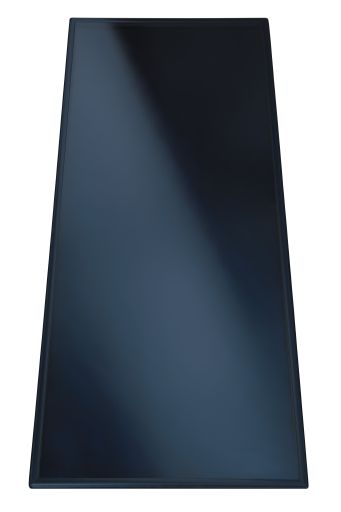

VIESSMANN Vitosol 200-FM Flachkollektor waagerecht
VIESSMANN Vitosol 200-FM Flachkollektor
mit automatischer Temperaturabschaltung ThermProtect.
Rahmen dunkelblau

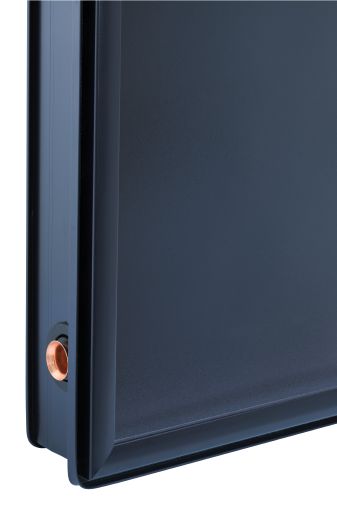

Flachkollektor (waagerecht) zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser über einen Wärmetauscher sowie zur Erzeugung von Prozesswärme. Für Schrägdachmontage und zur freistehenden Montage. Konstruktionsmerkmale und Ausführung: Hochleistungskollektor waagerechte Bauform, bestehend aus einem Mäander-Absorber mit hochselektiver, schaltender Beschichtung. Gehäuse aus einem umlaufendgebogenem Aluminium-Rahmenprofil, seitliche und rückseitige Wärmedämmung aus Melamin-Harz-Schaumstoff. Abdeckung aus hochtransparentem und hagelfestem Solar-Sicherheitsglas. Integrierte Verrohrung für modularen Aufbau von Kollektorfeldern mit bis zu 12 Kollektoren.
| Typ | SH2F | |
| Kollektor-Bruttofläche | 2,51 | m² |
| Absorberfläche | 2,31 | m² |
| Aperturfläche | 2,33 | m² |
| Breite | 2.380 | mm |
| Höhe | 1.056 | mm |
| Tiefe | 90 | mm |
| Gewicht | 40 | kg |
| Inhalt Flüssigkeit | 2,4 | l |
| Leistungswerte Arbeitsbereich des Kollektors | ||
| Optischer Wirkungsgrad (Absorberfläche) | 82,6 | % |
| Wärmeverlustbeiwert k1 (Absorberfläche) | 4,380 | W/m²K |
| Wärmeverlustbeiwert k2 (Absorberfläche) | 0,037 | W/m²K² |
| Optischer Wirkungsgrad (Bruttofläche) | 76,0 | % |
| Wärmeverlustbeiwert k1 (Bruttofläche) | 4,031 | W/m²K |
| Wärmeverlustbeiwert k2 (Bruttofläche) | 0,034 | W/m²K² |
| Theoretische Leistungswerte über den gesamten Temperaturbereich | ||
| Optischer Wirkungsgrad (Absorberfläche) | 82,9 | % |
| Wärmeverlustbeiwert k1 (Absorberfläche) | 4,907 | W/m²K |
| Wärmeverlustbeiwert k2 (Absorberfläche) | 0,029 | W/m²K² |
| Optischer Wirkungsgrad (Bruttofläche) | 76,3 | % |
| Wärmeverlustbeiwert k1 (Bruttofläche) | 4,516 | W/m²K |
| Wärmeverlustbeiwert k2 (Bruttofläche) | 0,026 | W/m²K² |
| Zul. Betriebsdruck im Kollektor | 6 | bar |
| Max. Stillstandstemperatur | 145 | °C |
| Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
| Sonnenkollektor | ||
| Aperturfläche | 2,33 | m² |
| Kollektorwirkungsgrad | 58 | % |
| Kollektorwirkungsgrad (optisch) | 82 | % |
| Linearer Wärmedurchgangskoeffizient | 4,86 | W/(m²K) |
| Quadratischer Wärmedurchgangskoeffizient | 0,028 | W/(m²K²) |
| Winkelkorrekturfaktor | 0,89 | |
| Kollektor-Aperturfläche (A_sol) | 2.33 m2 |
| Bauart Kollektor | Flach-Kollektor |
| Bauform Kollektor | horizontal |
| Montageart Kollektor | Aufdach |
| Produkttyp Vertrieb | SH2F |
| Absorberfläche | 2.31 m2 |
| Energieträger | Solar |
