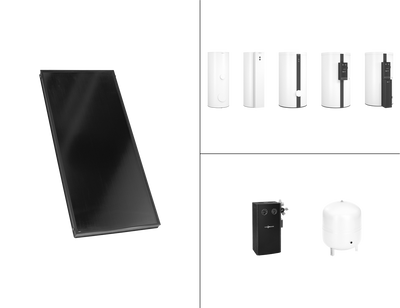

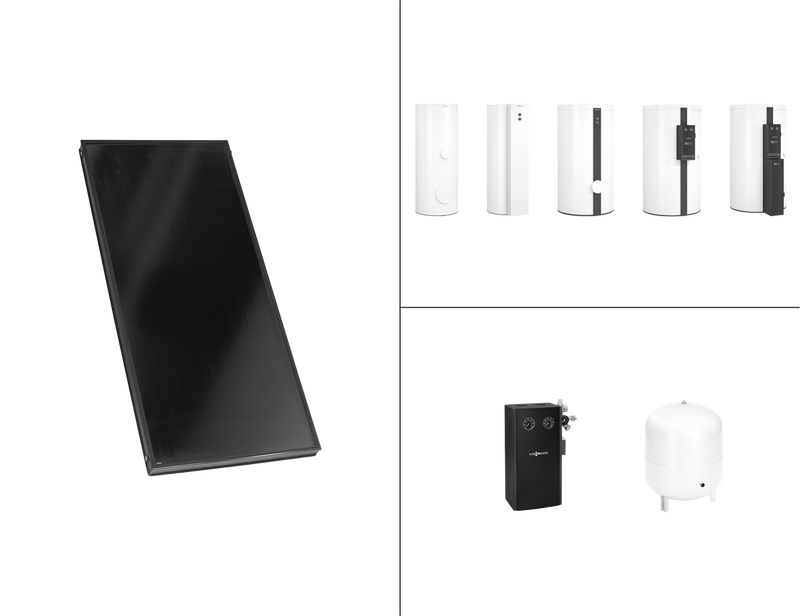

Paket Vitosol 200-FM, 4x SV2F, HU Vitocell 140-E 750l, Vitotrans 353, SM1, vitopearlwhite
Paket Vitosol 200-FM, 4x SV2F, HU
bestehend aus:
- 4 x ZK02453 Vitosol 200-FM, Typ SV2F (Aufdach)
- 3 x 7248239 Verbindungsrohre (2Stück)
- 1 x 7248240 Anschluss-Set einseitig
- 1 x 7174993 Tauchhülsenset
- 1 x Z021880 Vitocell 140-E, Typ SEIC 750 l
- 1 x Z021905 Solar-Divicon PS10 SM1A
- 1 x 7248243 Membran-Ausdehnungsgefäss 40L 10bar
- 2 x 7159727 Wärmeträgermedium Tyfocor-LS 25 Liter
- 1 x Z021866 Vitotrans 353 PZSA 600/750/950l
-
VIESSMANN Vitosol 200-FM Flachkollektor
mit automatischer Temperaturabschaltung ThermProtect.
Rahmen dunkelblau
Flachkollektor (senkrecht) zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser über einen Wärmetauscher sowie zur Erzeugung von Prozesswärme. Für Schrägdachmontage und zur freistehenden Montage. Konstruktionsmerkmale und Ausführung: Hochleistungskollektor senkrechte Bauform, bestehend aus einem Mäander-Absorber mit hochselektiver, schaltender Beschichtung. Gehäuse aus einem umlaufendgebogenem Aluminium-Rahmenprofil, seitliche und rückseitige Wärmedämmung aus Melamin-Harz-Schaumstoff. Abdeckung aus hochtransparentem und hagelfestem Solar-Sicherheitsglas. Integrierte Verrohrung für modularen Aufbau von Kollektorfeldern mit bis zu 12 Kollektoren.
| Typ | SV2F | |
| Kollektor-Bruttofläche | 2,51 | m² |
| Absorberfläche | 2,31 | m² |
| Aperturfläche | 2,33 | m² |
| Breite | 1.056 | mm |
| Höhe | 2.380 | mm |
| Tiefe | 90 | mm |
| Gewicht | 39 | kg |
| Inhalt Flüssigkeit | 1,83 | l |
| Leistungswerte Arbeitsbereich des Kollektors | ||
| Optischer Wirkungsgrad (Absorberfläche) | 82,3 | % |
| Wärmeverlustbeiwert k1 (Absorberfläche) | 4,421 | W/m²K |
| Wärmeverlustbeiwert k2 (Absorberfläche) | 0,022 | W/m²K² |
| Optischer Wirkungsgrad (Bruttofläche) | 75,7 | % |
| Wärmeverlustbeiwert k1 Bruttofläche) | 4,069 | W/m²K |
| Wärmeverlustbeiwert k2 (Bruttofläche) | 0,020 | W/m²K² |
| Theoretische Leistungswerte über den gesamten Temperaturbereich | ||
| Optischer Wirkungsgrad (Absorberfläche) | 82,7 | % |
| Wärmeverlustbeiwert k1 (Absorberfläche) | 4,791 | W/m²K |
| Wärmeverlustbeiwert k2 (Absorberfläche) | 0,025 | W/m²K² |
| Optischer Wirkungsgrad (Bruttofläche) | 76,1 | % |
| Wärmeverlustbeiwert k1 Bruttofläche) | 4,410 | W/m²K |
| Wärmeverlustbeiwert k2 (Bruttofläche) | 0,023 | W/m²K² |
| Zul. Betriebsdruck im Kollektor | 6 | bar |
| Max. Stillstandstemperatur | 145 | °C |
| Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
| Sonnenkollektor | ||
| Aperturfläche | 2,33 | m² |
| Kollektorwirkungsgrad | 59 | % |
| Kollektorwirkungsgrad (optisch) | 82 | % |
| Linearer Wärmedurchgangskoeffizient | 4,75 | W/(m²K) |
| Quadratischer Wärmedurchgangskoeffizient | 0,024 | W/(m²K²) |
| Winkelkorrekturfaktor | 0,89 | |
-
Verbindungsrohre (1 Paar)
Aus flexiblem Edelstahl-Wellrohr mit Messinganschluss-Enden und O-Ringen.
-
Anschluss-Set
Für ein Kollektorfeld in einer Reihe.
-
Tauchhülsenset
Mit Tauchhülse und Verschraubungsteilen.
-
VIESSMANN Vitocell 140-E
| Typ | SEIC |
Heizwasser-Pufferspeicher für den Einsatz in Heizungsanlagen mit Solaranlagen, Wärmepumpen oder Festbrennstoffkesseln.
Nach EN 12897 und DIN 4753 gebaut. Für Heizungsanlagen nach EN 12828.
Lieferumfang/Ausstattung
- Heizwasser-Pufferspeicher aus Stahl mit separat verpackter Wärmedämmung
- Ummantelung aus Polystyrol
- Stellfüße
- Eingebaute Heizwendel zum Anschluss an Sonnenkollektoren
- 7 Vorlauf- und Rücklaufanschlüsse (oben, mitte, unten): R 2
- 5 Klemmsysteme am Speichermantel für Tauchtemperatursensoren/Temperaturregler/Thermometer
- Anschluss für den Einbau eines Elektro-Heizeinsatzes
- Solarentlüftung
Geeignet für bis zu 4 Thermometer zur Erfassung der Temperaturschichtung.
| Farbe | vitopearlwhite | |
| Speicherinhalte | ||
| Speicherinhalt | 750 | l |
| Heizwasser | 738 | l |
| Wärmetauscher-Solar | 12 | l |
| Wärmetauscher-Solar Heizfläche | 1,8 | m² |
| Zulässige Temperaturen | ||
| Heizwasservorlauf | 110 | °C |
| Solarvorlauf | 140 | °C |
| Zulässiger Betriebsdruck | ||
| Heizwasserseitig | 3 | bar |
| Solarseitig | 10 | bar |
| Abmessungen mit Wärmedämmung | ||
| Länge | 1064 | mm |
| Breite | 1119 | mm |
| Höhe | 1900 | mm |
| Gewicht mit Wärmedämmung | 159 | kg |
| Einbringmaße | ||
| Länge | 790 | mm |
| Kippmaß | 1890 | mm |
| Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
| Heizwasser-Pufferspeicher | ||
| Energieeffizienzklasse | - | |
| Warmhalteverluste | 93,8 | W |
| Inhalt | 750 | l |
-
Solar-Divicon mit Anschluss-Set
Komplett ausgestattetes Set zur solarkreisseitigen Anbindung an den Wärmetauscher Solar des Heizwasser-Pufferspeichers.
Lieferumfang
- Solar-Divicon, Typ PS10 mit drehzahlgeregelter Hocheffizienz-Umwälzpumpe
- Vorgefertigte Verrohrung mit Anschlussverschraubungen zur Montage an den Vitocell
-
Ausdehnungsgefäß (für Wärmeträgermedium)
Membran-Druckausdehnungsgefäß mit Vordruck 4,5 bar, Farbe weiß, mit Absperrventil und Befestigung.
-
Wärmeträgermedium "Tyfocor-LS"
25 Liter im Einwegbehälter. Fertiggemisch bis -28 Grad C.
"Tyfocor LS" kann mit "Tyfocor G-LS" gemischt werden.
-
VIESSMANN Vitotrans 353
| Typ | PZSA |
Frischwasser-Modul für komfortable und hygienische Trinkwassererwärmung nach dem Durchlauferhitzer-Prinzip.
Lieferumfang/Ausstattung
- Komplett vorgefertigte, kompakte Station zur Montage an den Heizwasser-Pufferspeicher
- Zirkulationspumpe
- Integrierte, vorverdrahtete und voreingestellte Regelung zur Einstellung der gewünschten Warmwassertemperatur
- Groß dimensionierter, hocheffizienter Plattenwärmetauscher (kupfergelötet) für eine geringe Rücklauftemperatur
- Rücklaufverteil-Set zur temperaturabhängigen Einschichtung des Rücklaufs in den Heizwasser-Pufferspeicher durch Temperaturregelfunktion
- Volumenstromgeber zur exakten Durchflussmessung im Trinkwasserkreis
- Drehzahlgeregelte Hocheffizienz-Umwälzpumpe für den Primärkreis
- Absperrventile mit integriertem Rückschlagventil
- Vorgefertigter Montagekonsole, Rohrleitungen und Verbindungsstücken zum Anschluss an den Heizwasser-Pufferspeicher
| Zapfleistung bis | 25 | l/min |
| Zulässiger Betriebsdruck | ||
| Primär | 10 | bar |
| Sekundär | 10 | bar |
| Primär | 95 | °C |
| Sekundär | 95 | °C |
| Anschlüsse | ||
| Primär | G 1 | |
| Sekundär/Zirkulation | G 1 | |
| Abmessungen mit Wärmedämmung | ||
| Länge | 346 | mm |
| Breite | 250 | mm |
| Höhe | 943 | mm |
| Gewicht mit Wärmedämmung | 24 | kg |
| Bauart Kollektor | Flach-Kollektor |
| Bauform Kollektor | vertikal |
| Energieeffizienzklasse Warmwasserspeicher | B |
| Montageart Kollektor | Aufdach |
| Produkttyp Vertrieb | SV2F |
| Energieträger | Solar |
| Paket-Kz | Paket |
