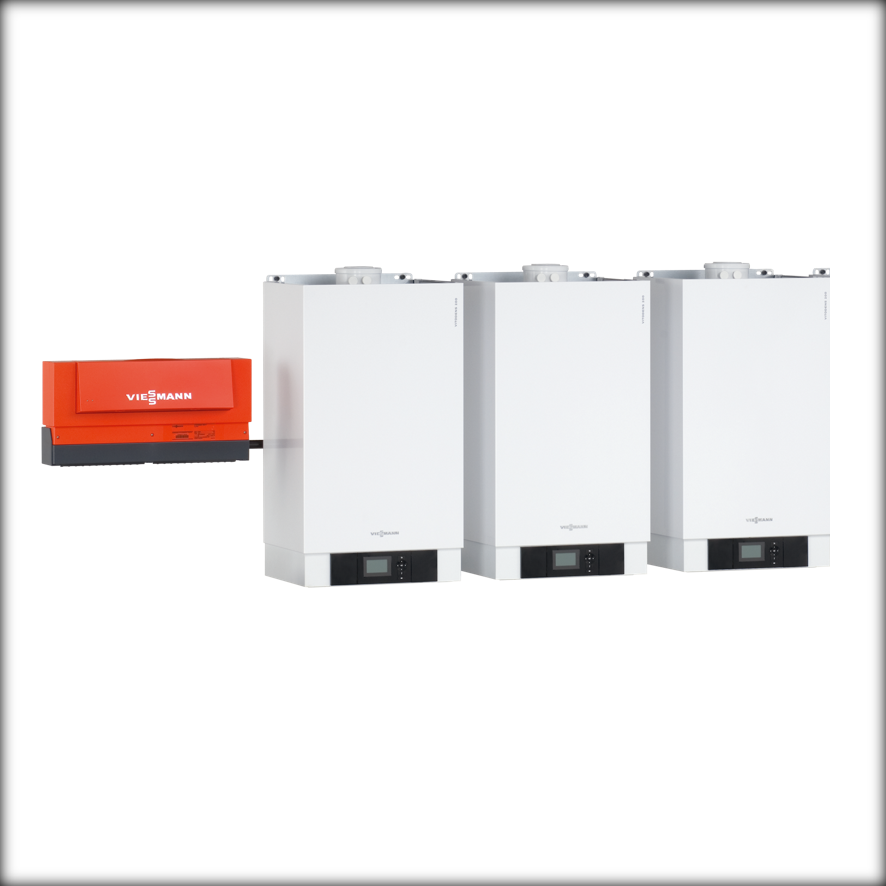

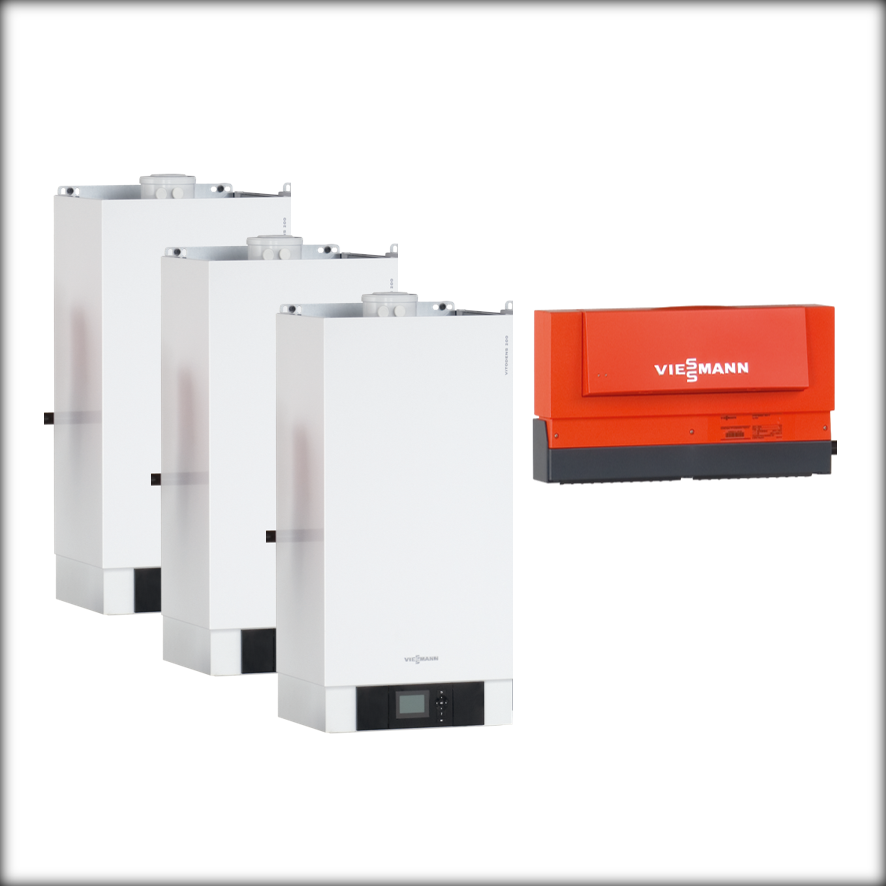

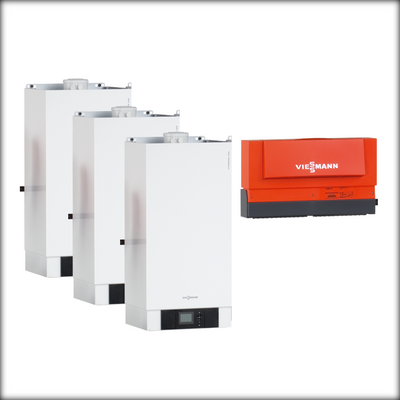

VIESSMANN Mehrkesselanlage mit 3 Vitodens 200-W

Gas-Brennwertheizgeräten.

Wandmontage mit Montagehilfe

• Kaskadenschaltung mit bis zu 6 Heizkesseln möglich
• Langlebig und effizient durch Inox-Radial-Wärmetauscher
• Modulierender MatriX-Zylinderbrenner mit hoher Nutzungsdauer durch Edelstahl-MatriX-Gewebe - unempfindlich bei hoher Temperaturbelastung
• Einfach zu bedienende Vitotronic Regelung mit Klartext- und Grafikanzeige

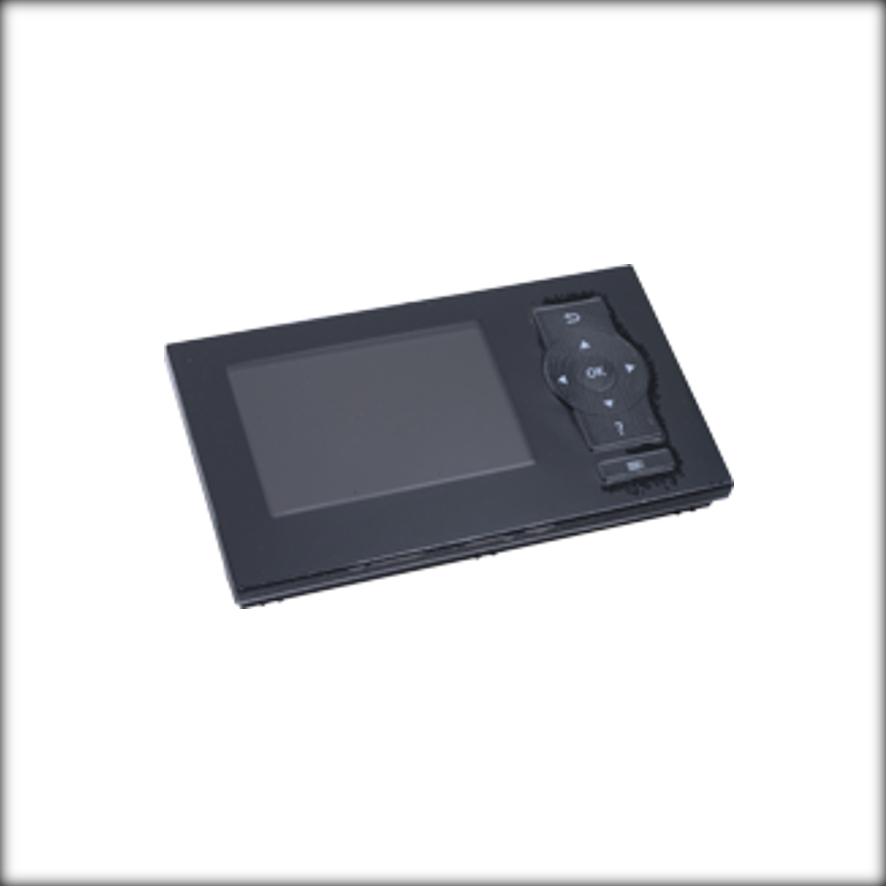

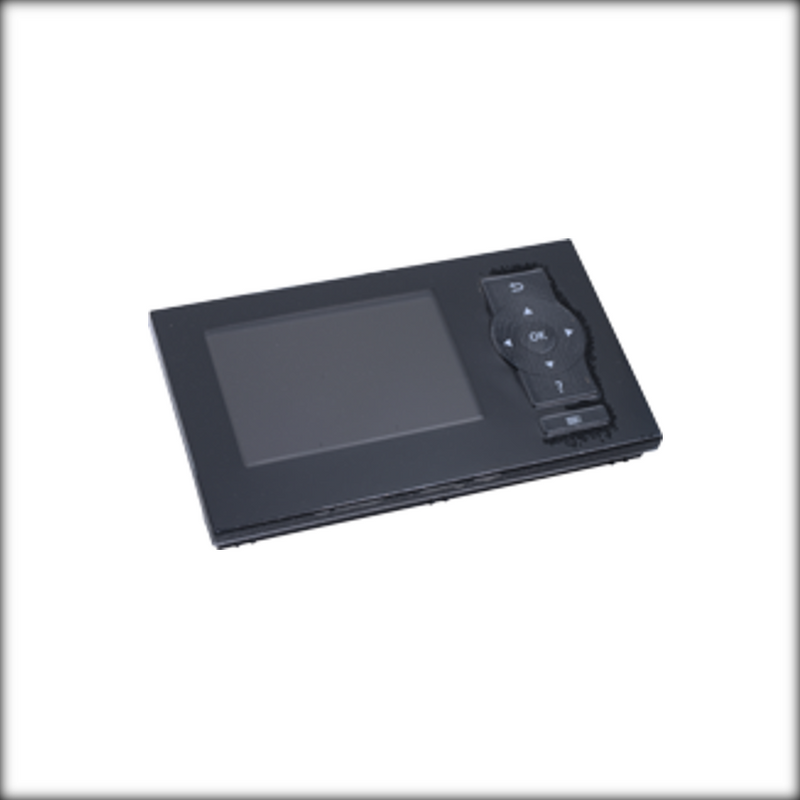

• Bedienteil der Regelung auch auf einem Wandsockel montierbar
• Lambda Pro Control Verbrennungsregelung für alle Gasarten – Gebühreneinsparung durch Verlängerung der Überprüfungsintervalle auf 3 Jahre
• Leiser Betrieb durch niedrige Gebläsedrehzahl

Gas-Brennwertkessel nach EN 15502 als Wandgerät für raumluftabhängigen oder raumluftunabhängigen Betrieb nach TRGI, CE-zertifiziert und bauartgeprüft. Für geschlossene Heizungsanlagen nach EN 12828. Komplette Wärmezelle bestehend aus Luftkasten, Wärmetauscher mit Inox-Radial-Heizflächen und integrierter Brennraum aus Edelstahl, mit modulierendem MatriX-Zylinderbrenner, komplett mit drehzahlgeregeltem Gebläse, Lambda Pro Control Verbrennungsregelung, Gaskombiregler, Ionisations-Flammenüberwachung und elektrischer Hochspannungszündung. Für Erdgas nach EN 437 geprüft und zugelassen. Mit angebauter Verkleidung aus Stahlblech, epoxidharzbeschichtet. Mit hydraulischer Kaskade, Wärmedämmung und Anschlusszubehör mit Hocheffizienz-Umwälzpumpe und Wärmedämmung.

Mit digitaler Kesselkreisregelung Vitotronic 100 (Typ HC1B) und digitaler Kaskadenregelung Vitotronic 300-K (Typ MW2B) für witterungsgeführten Betrieb in Mehrkesselanlagen. Heiz- und Brennwertstrategien sowie Kesselfolgevertauschung sind möglich. Die Vitotronic 100 wird durch Einbau des Kommunikationsmodul Kaskade (Lieferumfang) kommunikationsfähig mit der Vitotronic 300-K. Die Vitotronic 100 regelt alle kesselspezifischen Funktionen, den modulierenden Betrieb des Vitodens sowie über 0-10 V-Signal die Drehzahl der Kesselkreispumpe.

Die Vitotronic 100 enthält:

Anlagenschalter, Sicherheitstemperaturbegrenzer, Temperaturwächter, elektronischen Maximaltemperaturbegrenzer, Pumpenblockierschutz, Anzeige Brennerbetrieb und -störung, Entriegelung Brennerstörung, Anzeigefenster und Optolink Laptop-Schnittstelle, Einstellungen der Kesselwasser- und Trinkwassertemperatur, Temperatur- und Betriebszustandsabfrage sowie Schornsteinfegerprüfung.

Die Vitotronic 300-K regelt witterungsgeführt die Kaskadenfunktion der Mehrkesselanlage, die Trinkwassererwärmung, den Anlagenkreis und/oder - in Verbindung mit der Erweiterung für den 2. und 3. Heizkreis (Zubehör) und Erweiterungssätzen - max. 2 Heizkreise mit Mischer. Einfache Inbetriebnahme durch Plug and Work-Funktion, Automatikfunktion für die Anpassung der Zeitprogramme für die Trinkwassererwärmung und Zirkulationspumpe. Mit automatischer Sommer-/Winterzeitumschaltung, integriertem Diagnosesystem, adaptiver Speichertemperaturregelung (alternativ Regelung eines Speicherladesystems mit geregeltem 3-Wege-Ventil) kontrollierter Estrich-Aufheizung und Sammelstörmeldung. Heizkennlinien und Zeiträume für die Heizkreise, die Trinkwassererwärmung und die Trinkwasserzirkulationspumpe sind getrennt einstellbar. Bedarfsabhängige Heizkreispumpenabschaltung sowie Sommersparschaltung und variable Heizgrenze. Mit Außen-, Vorlauf- und Speichertemperatursensor. Externe Geräte werden über Rast 5-Systemstecker angeschlossen. Die Vitotronic 300-K enthält: Anlagenschalter, Schornsteinfeger-Prüfschalter, Einschalten der Heizkreispumpen, elektronischen Maximaltemperaturbegrenzer, Betriebs- und Störungsanzeige, Optolink Laptop-Schnittstelle zum Direktanschluss eines PC mit Vitosoft 300 und Bedienteil. Einfache Bedienung mittels grafischem Display mit Klartextunterstützung, großer Schrift und kontrastreicher schwarz/weiß-Darstellung sowie kontextbezogener Hilfe. Möglichkeiten zur Einstellung von Betriebsprogramm, Party- und Sparfunktion, Sollwerten und Zeitprogrammen sowie zur Abfrage von Temperaturen. Mit Möglichkeit zum Anschluss externer Betriebsprogrammumschaltung mit Wirkung auf einen oder mehrere Heizkreise, externe Anforderung oder externes Sperren. Für die Vorgabe des Anlagenvorlauftemperatur-Sollwerts, externe Umschaltung des Betriebsstatus für die Heizkreise, externes Sperren mit Sammelstörmeldung, Störungsmeldungen Kurzzeitbetrieb Trinkwasserzirkulationspumpe und zum Schalten einer Zubringerpumpe zu einer Unterstation oder eines Nachtkontakts (zur Drehzahlreduzierung) für eine Heizkreispumpe ist eine Funktionserweiterung der Regelung mit der Erweiterung EA1 (Zubehör) erforderlich. Kommunikationsfähig über KM-BUS mit der Vitotronic 100 und Vitocom 100 LON-BUS (durch Einbau des Kommunikationsmodul LON, Zubehör). Über LON-BUS ist die Fernüberwachung und -bedienung der Heizungsanlage mit Vitocom 200 (Zubehör) und Vitodata 100 (Zubehör) möglich. In Verbindung mit Vitocom 300 (Zubehör) und Vitodata 300 (Zubehör) ist zusätzlich die Fernparametrierung möglich. Zugriff auf Vitodata über PC mit Webbrowser und Internet. Datenaustausch mit bis zu 32 Heizkreisregelungen Vitotronic 200-H über LON-BUS ist möglich. Über die Funk-Basis (Zubehör) ist die Kommunikation mit Funk-Zubehör alternativ zu leitungsgebundenem Zubehör möglich.

Lieferumfang/Ausstattung:

Komplette Gas-Brennwertheizgeräte mit Inox-Radial-Heizfläche, MatriX-Zylinderbrenner für Erdgas. Für wandhängende Kaskaden-Aufstellung mit Montagehilfe (Reihenaufstellung). Mit hydraulischer Kaskade und Anschlusszubehör. Eingebauten Kesselkreisregelungen mit Tauchtemperatursensor für hydraulische Weiche. Kaskadenregelung separat verpackt.
